为您提供专业的撬块定制服务

撬块是设备固定在结构框架或集装箱式框架内,并将管道、阀门、泵、容器、仪表等整体组合安装在其中。根据工艺流程、空间走向、模块的空间布置,
将撬块内的工艺设备、工艺管道、高结构、或集装式框架根据相关标准合理的规划与布置,使其成为一个功能化、模块化、固定化的整体设备。

撬块与成套设备制造

针对石化、 海工、 船舶等行业, 制造适用于液体、 气体、 粉体等介质的处理、 输送等工艺流程的撬块(SKID)、 模块(MOUDLE)和单元(UNIT)。 可根据客户需求进行结构、管道、 电气仪表、防震降曝、 通风保、 设备安装等专业的设计、 施工、 检测、 调试。 主要产品:气体预处理撬;化学注入撬;成分分析撬;船用压载水处理撬;计量阀撬;粉体输送模块;发电机模块;燃油分离输送单元;海底营汇单元;各类阀组等。 最大单体重量可达到80吨。

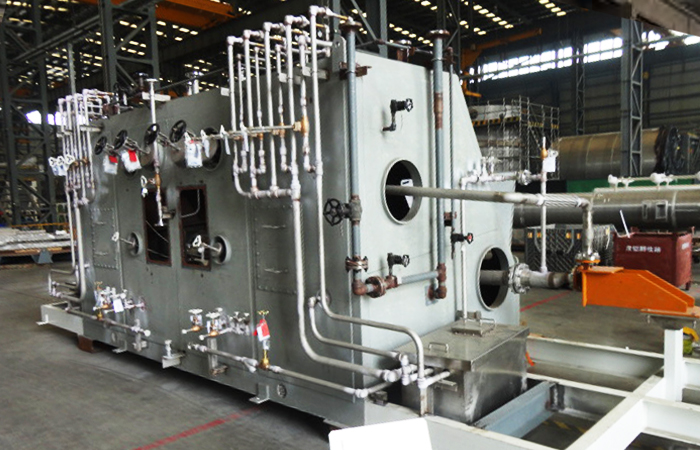

撬块制造1
撬块制造2

我们的优势

国际化的工作思路及制造水平;

满足CPR钢结构、PED压力管道、和TS特种设备认证要求;

实现制造工厂效用调试,用户接口即用;

全方位解决客户的特殊需求;

结构紧凑清晰,便于日常操作与维修,运输安装方便,多用于化工、石油等行业。

制造与调试

撬块集合了管道、阀门、结构、储罐、泵、搅拌器、仪表的设计、采购、制造与装配,在基础结构上或集装箱內安装泵、储罐、搅拌器、管道、阀门、仪表等。并在制造完成之后协同业主进行工厂调试,以确定满足撬块的工艺要求。
管道、结构、储罐的材料与制造标准可根据业主要求选用美标或国标,可承接GB、ASME、PED等不同设计、制造标准的撬块,以符合业主与客户的要求。

撬装化模块的作用

1、通过撬装化的设计,大大缩短装置的设计周期,提高装置的设计质量,有效的实现设计的精细化与标准化,形成标准典型的设计与优化。

2、装置撬装化后,项目设备、管道、仪表、电气、设备基础的定型化,有利于材料、设备的批量采购,有效地节约成本,缩短采购周期。使得撬装设备具有通用型、互换性,方便现场施工安装。

3、工艺模块实现了撬块化后,即可实现工厂化制造,撬装设备的生产、组装、都可以在工厂内完成,使得现场的工作量大大减少,只需完成撬块定位、固定,接口管道与电气件的连接即可,可方便整体的迁移。

4、撬装设备可提高工程质量,标准化设计避免设计错误发生的概率,大大减少现场返工的情况,使得供货商与制造工厂对撬装设备的要求更了解与熟悉,提高装置的加工制造质量和制造水平。

5、提高工作效率,撬装化的设计由于与改善施工环境,提高工作效率,降低外部恶劣天气对产品质量与施工进度的限制,在工厂内完成大部分设备的安装与调试,减少现场的工作时间与人力需求,有利于实现标准化的施工管理,大大提高施工效率。

撬块分类

应用领域

空分
海洋
石油化工
能源
压缩机
半导体

我们的业绩

No. Project Name Working Scope Contractor End User/Destination Duration Code
1    HPN 11/15/24/40,PSA 42/43/63/31.5/32,VSA,GN700,PSA21/PSA75,包括热箱、冷箱、泵箱、燃烧阀组等。 空气化工 中国/美国/以色列/马来西亚/新加坡等 长期 ASME/PED/GB
2   APSA/TCN/EOX 系列撬块,包括热箱、除油机、膨胀机、泵箱等。 液化空气 中国/美国/加拿大/俄罗斯/阿根廷/法国/意大利/越南/日本等 长期 ASME/PED/GB
3 安娜纳里浮式生产储油船 撬块现场维护 Evetech/中远 Petrobras/Yinson 2021 ASME/NR/DNV
4   不锈钢容器 北京化工大学 Petronas/马来西亚 2020 ASME/DOSH
5   不锈钢容器 实科 中国 2020 GB
6 CONDENSATE REFINERY PROJECT 化学加药撬 PT Istana Karang Laut PARTEX/Bangladesh  2020 ASME
7   Newcrest VSD Chiller System g-TET 澳大利亚 2020 ASME
8   压缩机底座及管道预制部件 复盛易利达(上海)压缩机有限公司 中国/美国 2019 GB/ASME
9 蒙古金矿项目3期 乙二醇热转站 g-TET/Howden/Jacobs Oyu Tolgo/蒙古 2019 ASME
10 恒力石化150万吨乙烯工程项目 燃料气撬块 东化环境 恒力石化/中国 2019 GB
11 巴斯夫-吉化新戊二醇项目 燃烧控制单元 霍尼韦尔 巴斯夫 2019 GB
12 万华化学集团股份有限公司年产35/30万吨高密度聚乙烯/聚丙烯项目 水处理撬块 东化环境 烟台万华/中国 2019 GB
13   ORC撬块 gTET Veolia/Australia 2019 ASME
14 18600立方LNG双燃料船 压缩机撬块 布克哈德压缩机   2019 BV
15 翁福紫金消白项目 烟雾除霾消白撬块   翁福紫金/中国 2019 GB
16 凝析油炼油厂项目 化学加药撬 CP/IKL PARTEX/孟加拉 2018 ASME
17 奇华顿常州香精工厂项目 高压清洗撬块 凯驰 奇华顿/中国 2018 GB
18 Jeffries项目 ORC撬块 g-TET 澳大利亚 2018 ASME
19   反应釜实验装置 上海安易施设备安装工程有限公司 中国 2018 ASME
20   泵设备撬块 ROSO 中海油/中国 2018 ASME
21   双标压力容器制造 北京化工大学 PETRONAS/马来西亚 2018 ASME/DOSH
22 蒙古金矿项目 Glycol Filling撬块 g-TET/Howden/Jacobs Oyu tolgoi 2017 ASME
23   GASTAK展示机撬块 上海安易施设备安装工程有限公司   2017 ASME
24   撬装压力容器   中船瓦锡兰/上海 2016 GB
25 吉林奇峰化纤 脱硝撬 福泰克 奇峰化纤/中国 2016 GB
26   油罐撬   中船瓦锡兰/上海 2016 ASME
27 淮北工程 脱硝撬   大唐/中国 2015 GB
28 Wei Zhou Project 高压水泵撬 ROSO 中海油/中国 2015 GB
